中文液晶小票一體機在線升機線做法
文章出處：http://www.vf794.com 作者：興邦開發部
[文章內容簡介]：中文液晶小票一體機在線升機線做法
中文液晶小票一體機在線升機線做法
一、九針母頭接線方法
中文液晶小票一體機升級線做法

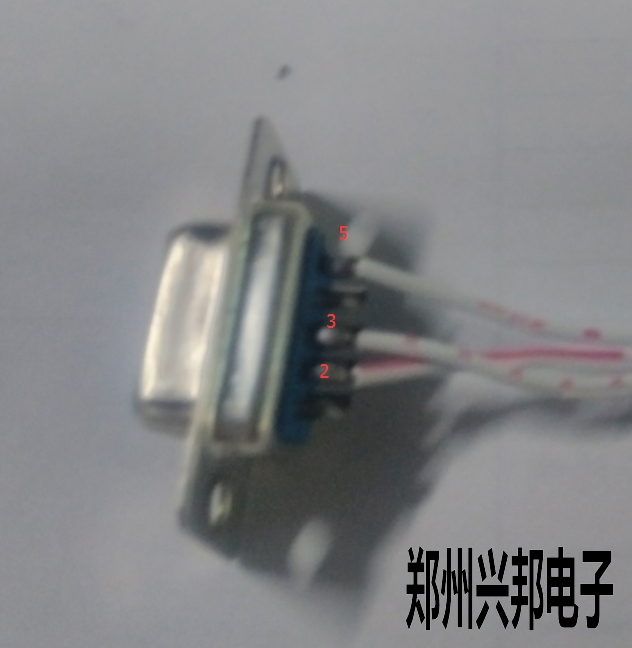

1-1
如圖1-1所示，圖中2、3、5分別對應九針母頭的2針、3針、5針。其中2、3接線交叉焊接。
二、5p插座的焊接方法

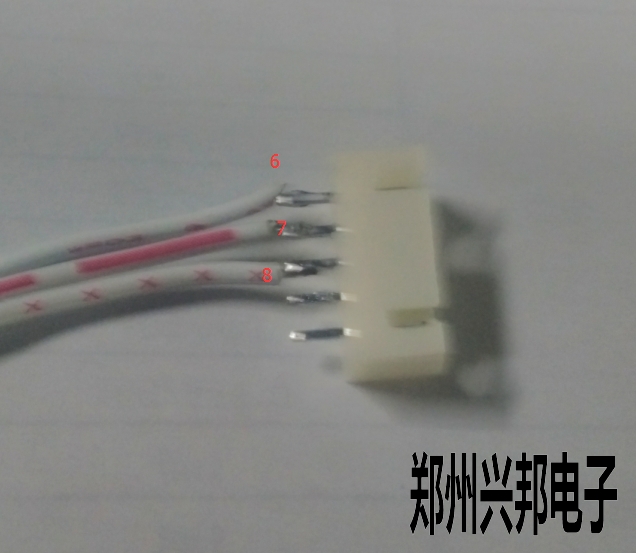

2-1
如圖2-1所示，5p插座正面朝上，也就是插座缺口朝上。接線方法
九針母頭 接 5p插座
5 6
3 8
2 7

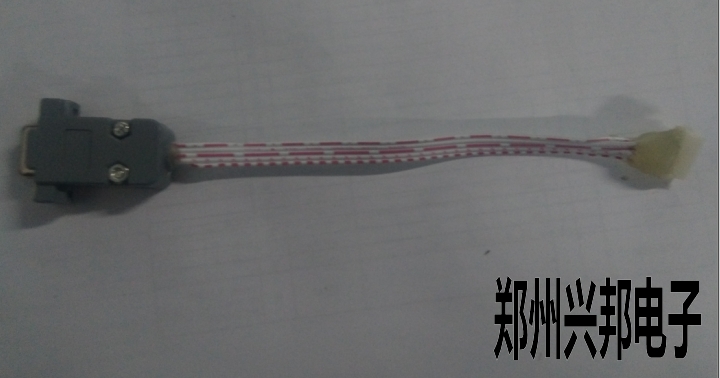

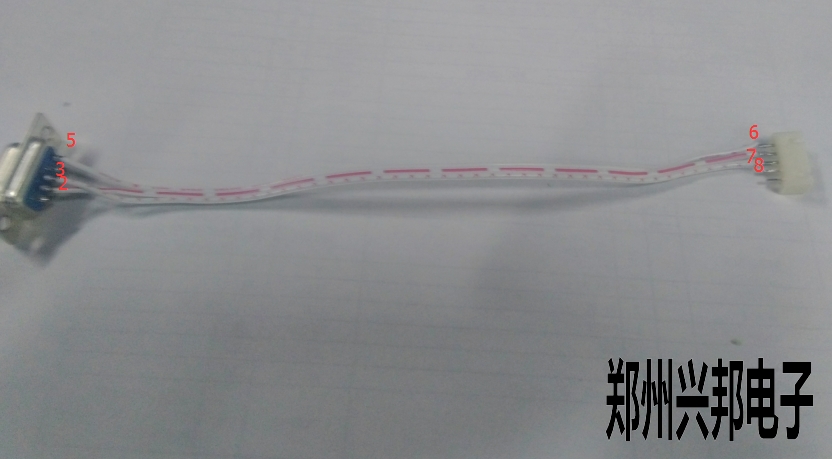

三、做好后整體圖片
最后打膠固定，防止焊接好的線折斷，脫落。
有外殼的可以配上外殼，外形更佳。
注：此線僅用于中文液晶小票打印一體機
